1、常見問題

→三相不平衡，零序電流高

三相負荷不平衡將產生不平衡電壓，加大電壓偏移，增大負序電流、零序電流，使得整個配電系統的相線和中性線上產生大量電能損耗。三相不平衡將引起變壓器溫度偏高，引起電機定子、轉子銅損和轉子鐵損的增加，當三相電壓不平衡率達5%時，可使電動機相電流超過正常值的20%以上，使電機發熱、發燙，增加負載的損耗，其線纜絕緣壽命縮短一半。不平衡電壓的負序分量在電機氣隙中會產生一個與轉子轉向相反的磁場，反向磁場產生力矩會使電機出現振動，降低電機軸承的使用壽命。

→電壓閃變

電壓閃變將造成設備誤動作、電燈閃爍、生產線停止運轉、設備停機等故障，降低了工業自動化設備的生產效率和可靠性，影響生產的產品質量。

→諧波污染

諧波電流或諧波電壓在定子繞組、轉子回路及鐵心中產生附加損耗，電機、變壓器在嚴重的諧波負載下將產生局部過熱、振動和噪聲增大、溫升增加，從而加速絕緣老化，縮短變壓器等電氣設備的使用壽命，產生大量的電能損耗，降低供電可靠性。電網諧波將使測量?jī)x表、計量裝置產生誤差，達不到正確指示及計量。易使電網的各類保護及自動裝置產生誤動或拒動以及在通信系統內產生聲頻干擾，嚴重時將威脅電氣設備和通信設備的安全。

→設備啟動電流過大

配電系統內部由于大功率設備的啟停、線路故障、投切動作和變頻設備的運行等原因，都會帶來內部浪涌，給用電設備帶來不利影響。特別是給計算機、通訊等微電子設備帶來致命的沖擊。可能會導致生產設備運行的異常和停頓，嚴重影響企業的正常生產運營。

→用電設備的功率因數偏低，負載非經濟運行

功率因數低將增加配電線路的線損，增加線路的電壓損失，降低電壓質量，降低發、配電設備的有效利用率，增加企業的電費費用，電力系統向用戶供電的電壓，是隨著線路所輸送的有功功率和無功功率變化而變化的，當線路輸送一定數量的有功功率時，如輸送的無功功率越多，線路的電壓損失越大，電流也會相應增大導致配電系統損耗越大。



2、核心技術

三相電磁平衡技術

動態柔性補償調節技術

專家診斷技術

無縫切換技術

專利：一種電能質量?jī)?yōu)化節電裝置



3、解決方案

A、配電系統電能質量?jī)?yōu)化：

根據實際工況需求，基于三相電磁平衡、動態柔性補償調節技術，實時控制并調節配電系統三相平衡、提高功率因數、穩壓限流、濾除諧波、降低瞬流浪涌，隔離電網污染，減少企業配電系統損耗而產生的電能浪費。



B、單一設備電能質量?jī)?yōu)化：

針對電力污染嚴重、短時間不允許電源閃斷、功率因數低等問題的主要耗能設備，加裝獨立的功率模塊，實現有針對性的電能質量?jī)?yōu)化，保障設備的正常運行，減少電能損耗。



4、應用領域

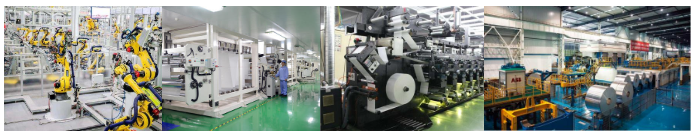

化工、鋼鐵、冶金、水泥、紡織、電子、制造等行業及商場、酒店、醫院等場所。

5、節能效果對比及相關案例

案例說明：某企業在低壓總配電端安裝“電能質量?jī)?yōu)化節電裝置”后，企業配電系統的三相電壓電流趨向于平衡，瞬流浪涌得到明顯的改善，功率因數提高，諧波分量減少，企業配電系統用電效率提高，達到了良好的節能效果，測試數據如下：



	市電狀態	節電狀態
起始時間	2020-1-15 14：00	2020-1-15 15：05
結束時間	2020-1-15 15：00	2020-1-15 16：05
起始電量(kWh)	1205.21	1208.79
終止電量(kWh)	1208.52	1211.83
測試期間用電量(kWh)	3310	3040
節電率(%)	8.16%



6、現有各種技術比較

	晶閘管斬波技術	無功補償	變頻技術	相控技術	電能質量?jī)?yōu)化節電裝置
原理	調壓	減少無功	PWM控制	相控調壓	電磁平衡原理及柔性輸配電
容量	中、小	不限	中、小	中、小	不限
安裝方式	串聯	并聯	串聯	串聯	串聯
諧波	抑制	抑制	增加	增加	濾除
功率因數	降低	提高	提高	降低	提高
三相平衡	無	無	無	有	有
維護	免	少量	經常	經常	免
壽命	20年	8年	5年	3-8年	20年以上
應用場合	燈光	系統、單個設備	單個設備	單個設備	配電系統
節電率	中	/	高	中	中
節電量	小	無	不大	不大	大
缺點	主要用亍燈光負載影響設備的電效益	減少的是供電部分的損耗，給企業帶來的效益有限	由于維護量大，產生諧波，使節電的綜合效益大打折扣	同變頻器	現場檢測后才能量身定制
